لوحات 3D مدرسة الشيخ عبدالرحمن بن عبداللطيف الموسى لتحفيظ القرآن الكريم
تنفيذ هندسي صرحي للوحات الحروف البارزة ثلاثية الأبعاد (3D) المصنوعة من الإستانلس ستيل المطلي بالتيتانيوم الذهبي بنظام إضاءة LED خلفية غير مباشرة (Halo-lit)، بمقاسات دقيقة: 5.00م عرض × 150 سم ارتفاع للواجهة الأمامية، و10.00م عرض × 120 سم ارتفاع للواجهة الخلفية.
مقاس الواجهة الأمامية
5.00 م عرض × 150 سم ارتفاع
مقاس الواجهة الخلفية
10.00 م عرض × 120 سم ارتفاع
الجهة المستفيدة
مدرسة الشيخ عبدالرحمن الموسى
الموقع وسنة التدشين
محافظة الأحساء — 1448هـ
مدرسة الشيخ عبدالرحمن بن عبداللطيف الموسى - رحمه الله - لتحفيظ القرآن الكريم
حروف بارزة 3D من الإستانلس ستيل المطلي بالتيتانيوم الذهبي المرآتي على تكسيات الكلادينج المعماري
نموذج رائد للشراكة المجتمعية والوقفية في خدمة كتاب الله بالأحساء
تعد مدرسة الشيخ عبدالرحمن بن عبداللطيف الموسى - رحمه الله - لتحفيظ القرآن الكريم (ابتدائي - متوسط) من أحدث وأبرز المجمعات التعليمية المتخصصة في محافظة الأحساء، وافتتحت في عام 1448هـ.
يمثل هذا المجمع ثمرة تعاون وشراكة مجتمعية نوعية ومثمرة بين الإدارة العامة للتعليم بمحافظة الأحساء (تعليم الأحساء) وأسرة الموسى الكريمة بقيادة الشيخ عبدالعزيز بن عبدالله الموسى، استمراراً لمسيرة العطاء والوقف التعليمي الذي يخدم مئات الطلاب في بيئة تربوية نموذجية مجهزة بأعلى المواصفات.
من هذا المنطلق، تطلبت الواجهة الخارجية للمدرسة تعبيراً معمارياً يعكس هذه المكانة الجليلة: مزيجاً متزناً بين الأصالة الإسلامية المستوحاة من عمارة الأحساء، وبين الحداثة الهندسية المعتمدة في مشاريع وزارة التعليم بالمملكة العربية السعودية.
ركائز التصميم المعماري واللوحات الصرحية للمدرسة
الوقار والسكينة
خط عربي رصين يتناسب مع شرف تحفيظ القرآن الكريم دون تكلف أو بهرجة تجارية زائدة.
الهيبة المعمارية
أقواس صرحية متناظرة وتكسيات كلادينج تنسجم بانسيابية مع الحجر الطبيعي للواجهات.
مقاومة المناخ للأحساء
ألواح PVDF وإستانلس ستيل تيتانيوم ذهبي معالج لمقاومة أشعة الشمس المباشرة وحرارة 50°C.
إضاءة ليلية دافئة
توزيع مدروس لإضاءة Halo-lit الدافئة يعزز الطابع الروحاني والجمالي للمبنى بعد المغيب.
الموقع: محافظة الأحساء — تحت إشراف الإدارة العامة للتعليم بمحافظة الأحساء
التحديات الهندسية والتنفيذية للواجهة
تنفيذ واجهة لمرفق تعليمي وديني بمثل هذا الحجم يفرض متطلبات قياسية دقيقة في المتانة الهندسية، السلامة الإنشائية، والجمال البصري.
المناخ الصحراوي القاسي للأحساء
تصل درجات الحرارة في صيف الأحساء إلى قرابة 50 درجة مئوية مع إشعاع شمسي مباشر وأتربة ناعمة ورطوبة، مما يتطلب مواد طلاء وتكسية تضمن عدم بهتان اللون الذهبي أو تشقق الفواصل على مدار سنوات طويلة.
الوقار المعماري والهيبة الدينية والتربوية
طبيعة الصرح القرآني تفرض تصميماً هادئاً ومهيباً يبتعد عن الصخب التجاري، مع ضرورة الحفاظ على أصالة الخط العربي ونسب الكتل المعمارية المتناسقة مع حجر البناء.
المقروئية العالية في النهار والليل
ضرورة وضوح وقراءة اسم المدرسة وشعار وزارة التعليم من مسافات تتجاوز 150 متراً من حركة المركبات، مع إضاءة ليلية دافئة لا تسبب وهجاً بصرياً (Glare-free).
السلامة الإنشائية ومقاومة أحمال الرياح
ارتفاع اللوحة على الأقواس العلوية للمدخل الرئيسي تطلب دراسة هندسية دقيقة لتثبيت الشاسيهات المعدنية المجلفنة وتوزيع نقاط التحميل دون التأثير على العزل الإنشائي للمبنى.
الحل الهندسي والمواد المعتمدة في التنفيذ
تم اختيار وتصنيع كافة عناصر الواجهة وفق كود البناء السعودي ومعايير الجودة المعتمدة للمنشآت الحكومية والتعليمية.
ألواح الكلادينج المعمارية
ألواح ألومنيوم مركبة (ACP) بسماكة 4 ملم مع شريحة ألومنيوم خارجية 0.5 ملم معالجة بدهان PVDF الكوري المقاوم للحريق من فئة B1/A2، مع فواصل تمدد محسوبة هندسياً لاستيعاب التغيرات الحرارية الشديدة.
- • مقاومة كاملة للأشعة فوق البنفسجية UV
- • عزل مائي وحراري متكامل مع جدران المبنى
- • تشطيب غير لامع متوافق مع الحجر الطبيعي
حروف 3D إستانلس تيتانيوم ذهبي
تصنيع حروف الاسم وشعار الوزارة من ألواح الإستانلس ستيل غير القابل للصدأ (Grade 304) بسماكة 1.5 ملم مع طلاء التيتانيوم الذهبي المرآتي عبر تقنية الترسيب الفزيائي للبخار (PVD Coating) لمنح بريق دائم لا يبهت.
- • قص ليزر أليافي Fiber Laser عالي الدقة
- • لحام مخفي بالكامل للجوانب (Returns)
- • مقاومة قصوى للأملاح والرطوبة الجوية
إضاءة ليد مخفية غير مباشرة (Halo)
توزيع وحدات LED كورية مخصصة للأجواء الخارجية بدرجة حرارة لون دافئة (3000K Warm White) داخل تجاويف الحروف، مع توجيه الضوء نحو سطح الكلادينج الخلفي عبر قواعد تباعد ميكانيكية متقنة.
- • تصنيف حماية IP68 مضاد للماء والأتربة
- • محولات MeanWell معزولة ومحمية ضد ارتفاع الجهد
- • إضاءة ناعمة متجانسة خالية من الوهج المزعج
معرض الزوايا المعمارية والتنفيذية للصرح
استعراض تفصيلي لكافة زوايا المشروع: من المنظور البانورامي للمبنى وقت الغسق وحتى أدق تفاصيل الحرفية للحروف الذهبية البارزة. اضغط على أي صورة لتكبيرها.
لوحة الواجهة الرئيسية وشعار وزارة التعليم
لوحة المدخل الرئيسي بالحروف البارزة ثلاثية الأبعاد المصنوعة من الإستانلس ستيل المطلي بالتيتانيوم الذهبي مع شعار وزارة التعليم وسنة التدشين 1448هـ.

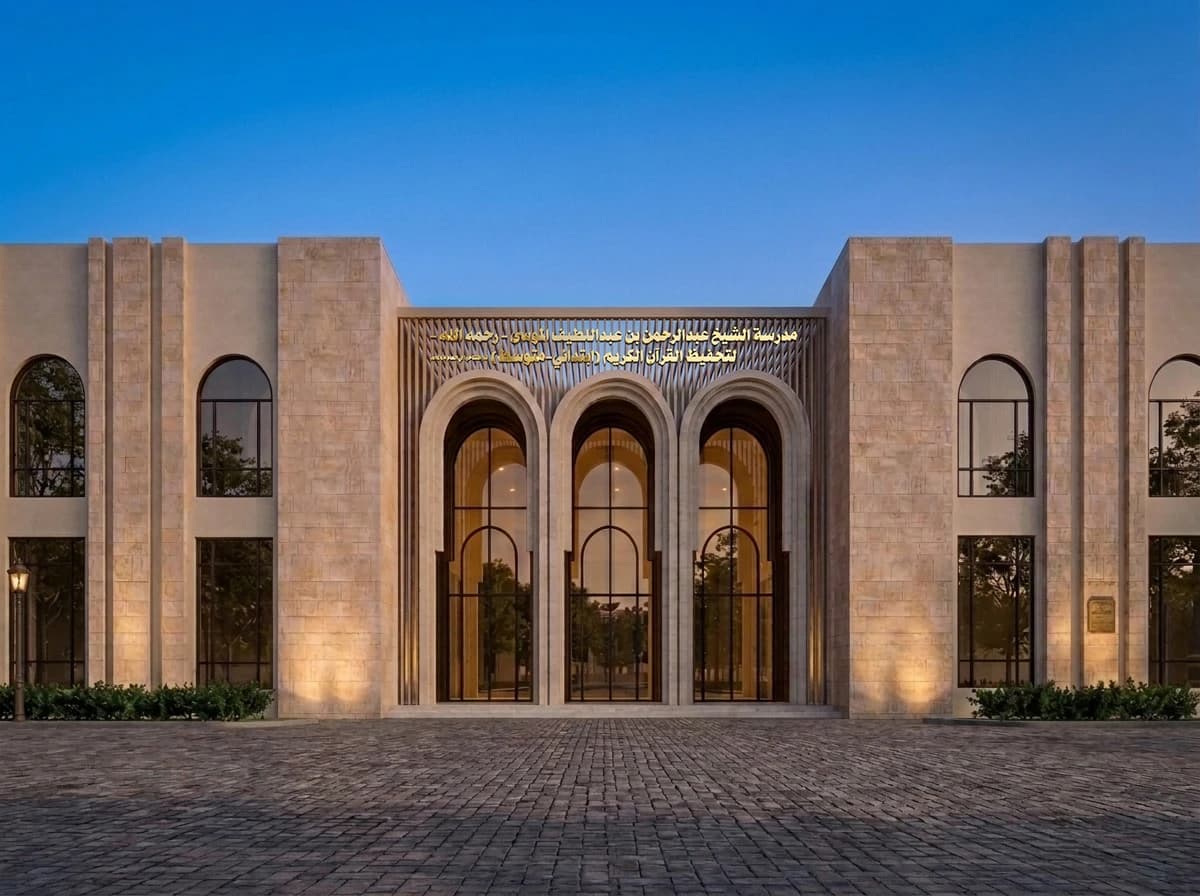

المنظور البانورامي للواجهة المعمارية وقت الغسق
إطلالة شاملة توضح التناغم البصري بين تكسيات الحجر الطبيعي وألواح الكلادينج والإضاءة الخلفية الدافئة للحروف البارزة عند المغيب.

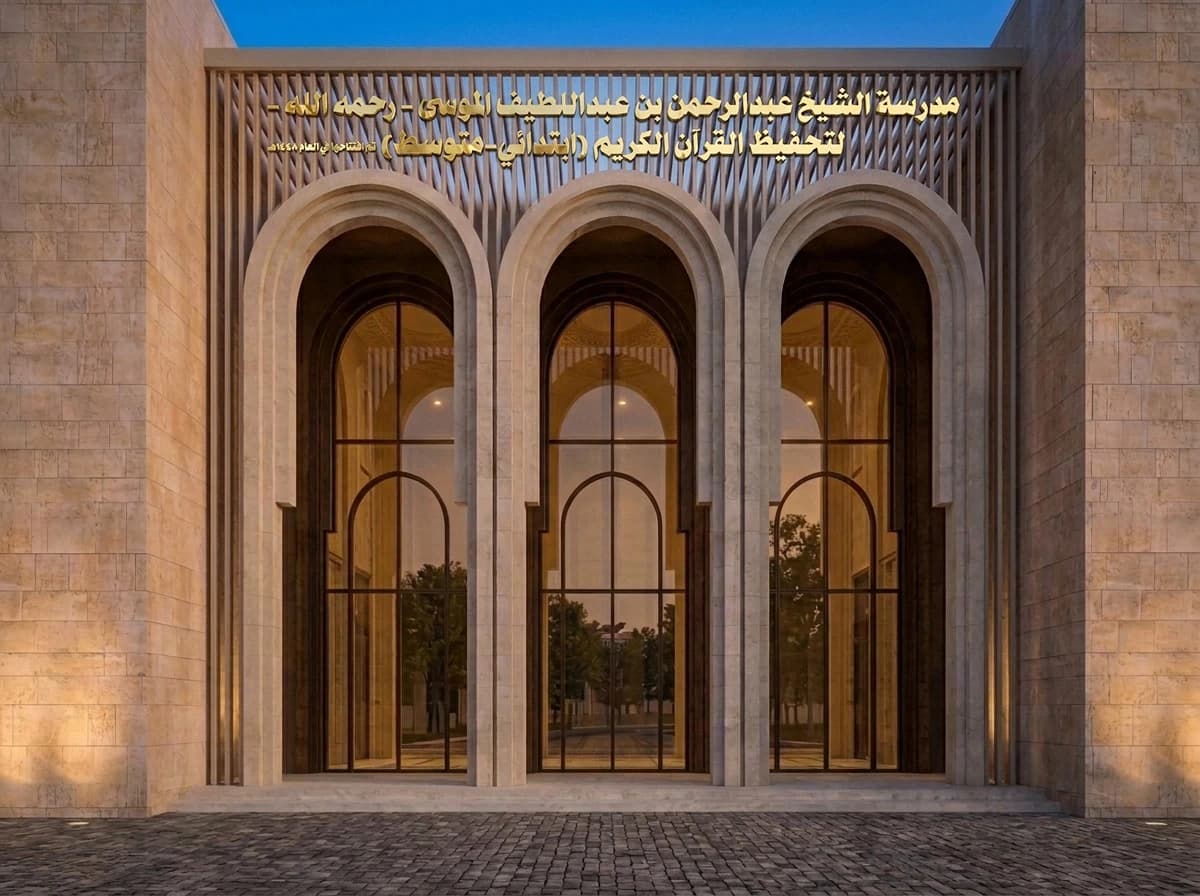

أقواس المدخل الصرحي والبوابة المزدوجة
بوابة صرحية بقوسين معماريين تتوسطهما لوحة الكلادينج العلوية المرتفعة، مما يمنح الصرح هيبة وقاراً وبصمة بصرية فريدة.

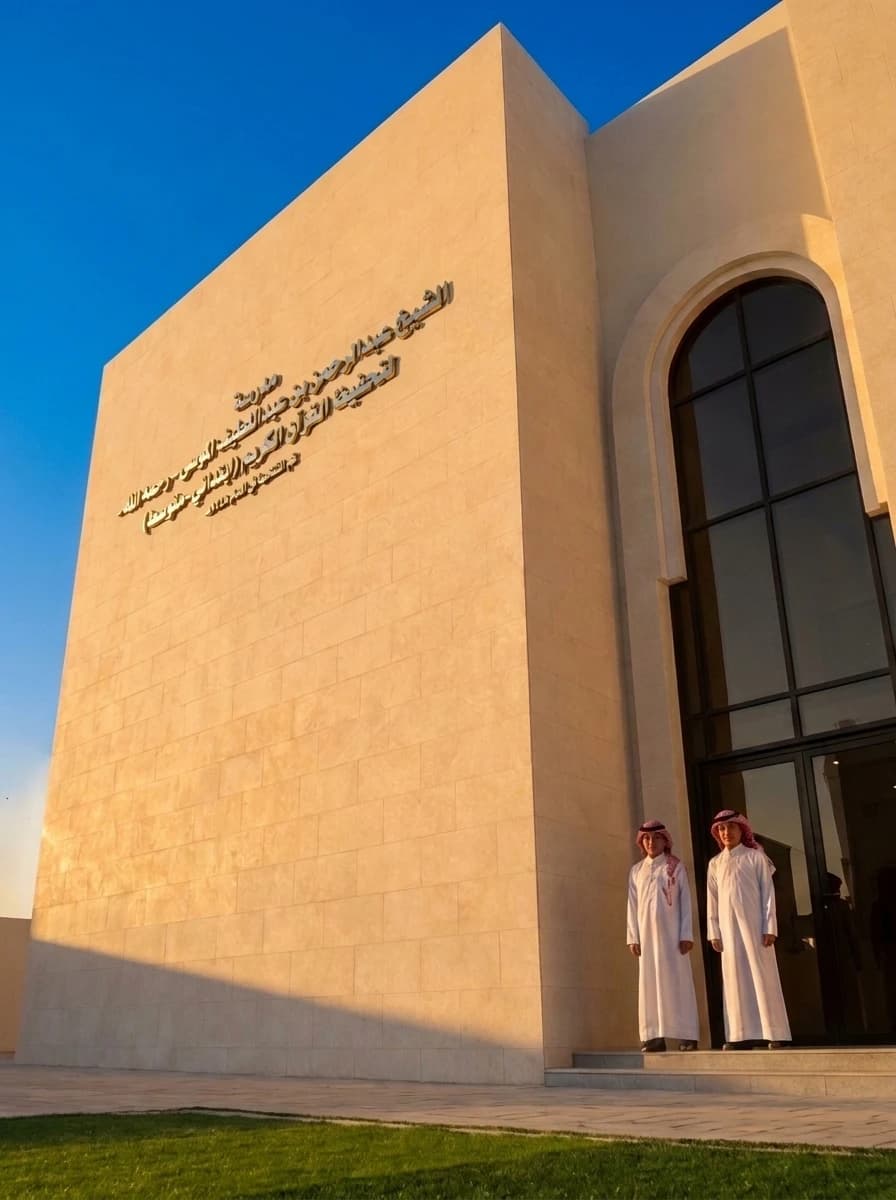

المنظور الجانبي وتكامل الكتل الإنشائية
وضوح قراءة اللوحة والحروف الذهبية من زوايا الحركة الجانبية للشارع والمحيط، مع تكامل التصميم مع حركة الطلاب والكوادر.

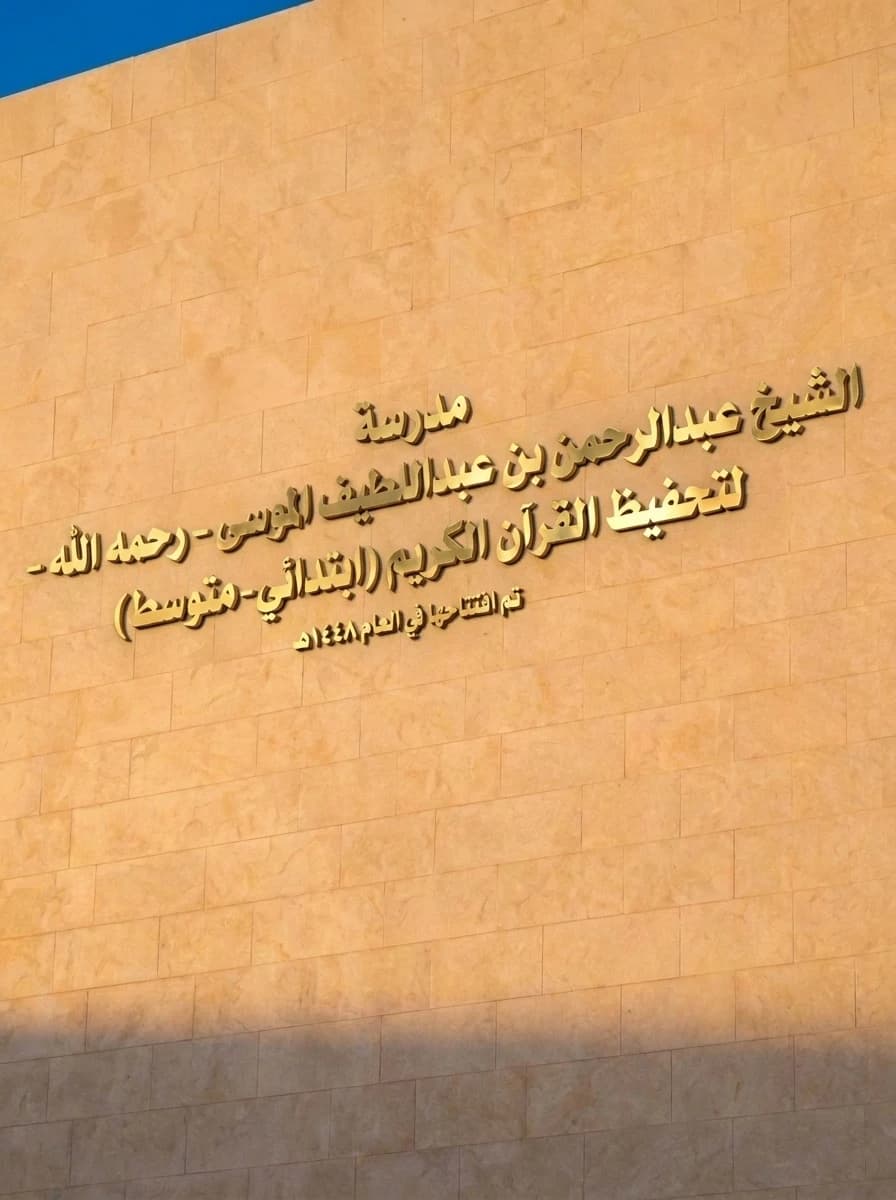

الحرفية الدقيقة للحروف البارزة 3D
لقطة ماكرو مقربة تبرز دقة القطع الليزري وشطف الحواف وانعكاس التيتانيوم الذهبي الفاخر المقاوم للعوامل الجوية والحرارة العالية.
مراحل التصميم والتنفيذ الهندسي للصرح
سلسلة عمل منضبطة تضمن تحويل المخططات والرسومات إلى واقع معماري شامخ بأعلى معايير الإتقان.
المسح الهندسي ودراسة واجهات الصرح
رفع المقاسات الميدانية ثلاثية الأبعاد لبوابة المدخل والأقواس، وتحديد محاور الرؤية المثالية لمرتادي الطريق والشارع المقابل للمدرسة.
تصميم المخططات التنفيذية والخط العربي
معالجة خط اسم الصرح ومحاكاته بالحجم الطبيعي (1:1) وضبط مقاييس شعار وزارة التعليم لتتوافق بدقة مع الدليل الإرشادي الرسمي لوزارة التعليم السعودية.
القص الليزري والتشكيل الميكانيكي 3D
قص ألواح الإستانلس ستيل 304 بأشعة الفايبر ليزر فائقة الدقة، وتشكيل الجوانب والعمق (Return) بلحام غير مرئي وتشطيب تيتانيوم ذهبي عاكس كالمرايا.
تركيب الكلادينج المعماري وشبكة الإضاءة
تركيب ألواح الكلادينج المقاومة للحريق مع فواصل سيليكون إنشائية متخصصة، وتمديد شبكة إضاءة LED كورية عالية الكفاءة مع محولات طاقة معزولة.
التثبيت الميداني والاختبارات التشغيلية
تثبيت الحروف على براغي مباعدة (Spacers) لتحقيق تأثير الهالة الضوئية المنتظمة (Halo Effect)، وإجراء اختبارات التبريد والمقاومة الكهربائية الميدانية.
جدول المواصفات الفنية المعتمدة
توثيق شامل للمواصفات الهندسية ومطابقتها للمتطلبات الإنشائية لوزارة التعليم.
| البند الهندسي | المواصفة المنفذة |
|---|---|
| نوع المشروع | لوحات حروف بارزة 3D صرحية وواجهات معمارية |
| مقاس لوحة الواجهة الأمامية (المدخل) | عرض 5.00 متر × ارتفاع 150 سم (1.5 متر) |
| مقاس لوحة الواجهة الخلفية | عرض 10.00 متر × ارتفاع 120 سم (1.2 متر) |
| الموقع الجغرافي | محافظة الأحساء، المملكة العربية السعودية |
| الجهة المستفيدة | الإدارة العامة للتعليم بمحافظة الأحساء (تعليم الأحساء) |
| المبادرة والوقف | شراكة مجتمعية مع أسرة الموسى بالأحساء (الشيخ عبدالعزيز بن عبدالله الموسى) |
| تاريخ الافتتاح | 1448هـ (ابتدائي - متوسط) |
| خامة الحروف | إستانلس ستيل عيار 304 مطلي بطبقة تيتانيوم ذهبي مرآتي عالي المقاومة |
| سماكة الكلادينج | ألواح ألومنيوم مركبة 4mm مقاومة للحريق (PVDF Coated) |
| نظام الإضاءة | إضاءة ليد خلفية غير مباشرة (Indirect Halo/Backlit LED) بدرجة 3000K Warm |
| معيار الحماية والعزل | IP68 معزول تماماً ضد الأتربة ومياه الأمطار والحرارة الشديدة |
| الهيكل الداخلي | تيوبات حديدية مجلفنة ومطلية بالإيبوكسي المقاوم للصدأ ومثبتة ميكانيكياً |
صرح معماري يجسد شرف تعليم القرآن الكريم
أثمر هذا الإنجاز عن واجهة متكاملة تجمع بين الهيبة والسكينة، ونالت إشادة واسعة من مسؤولي التعليم والمجتمع المحلي في محافظة الأحساء، مؤكدة على أن اختيار المواد الفائقة كالإستانلس ستيل التيتانيوم الذهبي وألواح الكلادينج المعماري هو الاستثمار الأمثل للمشاريع الصرحية التي تدوم لأجيال.
100%
مقاومة للعوامل الجوية والرطوبة
150m+
مسافة قراءة واضحة بالنهار والليل
1448هـ
تدشين الصرح القرآني المبارك
